HKS- SA-H SERİSİ HİDROLİK ROTARY AKTÜATÖR

Açıklama

ÜRÜN AÇIKLAMALARI

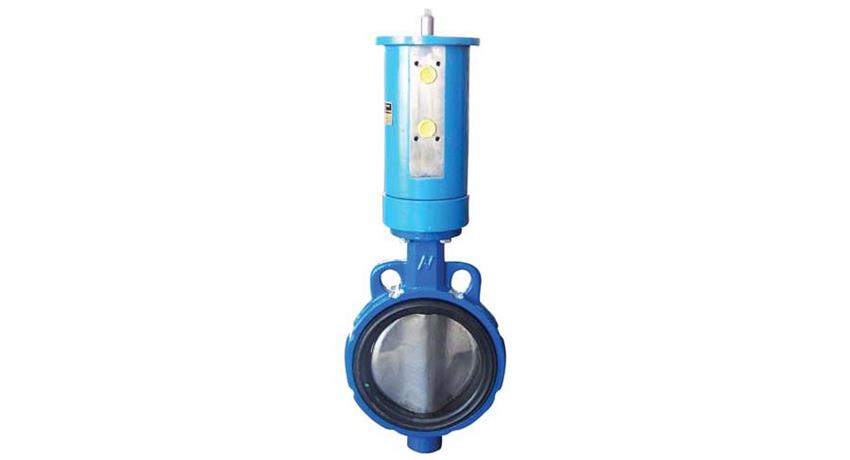

Uygulama	: Küresel Vana , Kelebek Vana, Damperler, İş Makinaları , Robot
Uygulama	Otomasyon Sistemleri
Neden Hidrolik Aktüatör	: Daha küçük boyutludur. Daha büyük TORK moment çıkışı verir.
Neden Hidrolik Aktüatör	0-90º – 360º açılarda haraket eder.
Ölçü	: SA-H 30 DA … SA-H 140 DA
Besleme Basıncı	: 100 Bar / 210 Bar
Çıkış Tork Değeri	: 30 Nm … 3000 Nm (100 bar) / 63 Nm … 6300 Nm , 25.000Nm (210 bar)
Çalışma Sıcaklığı	: -10ºC / +75ºC
Vana Bağlantı	: DIN ISO 5211 Standartlarında
Dönüş Açısı	: 90º ±1º
Opsiyonel :	Mekanik Limit Swtich
	Proximty Limit Swtich
	Yay Geri Dönüşlü Aktüatör

ÜRÜN ÖZELLİKLERİ

Aktüatör Tipi	100 Bar Kontrol Basıncında Tork Değeri (Nm)	210 Bar Kontrol Basıncında Tork Değeri (Nm)
Aktüatör Tipi	100 Bar Kontrol Basıncında Tork Değeri (Nm)	210 Bar Kontrol Basıncında Tork Değeri (Nm)	SA – H 30	30 Nm	63 Nm
SA – H 42	90 Nm	200 Nm
SA – H 55	210 Nm	441 Nm
SA – H 63	300 Nm	630 Nm
SA – H 80	700 Nm	1512 Nm
SA – H 100	1450 Nm	3087 Nm
SA – H 125	2100 Nm	4620 Nm
SA- H 140	3000 Nm	6300 Nm

Hidrolik Aktüatörlerde Önerilen Kelebek Vana Ölçüleri (100 bar hidrolik basınçta)

Vana Ölçüsü (NW)	25 32 40	50 65 100 125	150 200	250	300 350 400	500	600
Aktüatör Tipi	SA-H 30	SA-H 42	SA-H 55	SA-H 63	SA-H 80	SA-H 100	SA-H 125

Hidrolik Aktüatörlerde Önerilen Kelebek Vana Ölçüleri (220 bar hidrolik basınçta)

Vana Ölçüsü (NW)	25 32 40 50 65 80	100 125 150 200	250	300	350 400 500	600
Aktüatör tipi	SA-H 30	SA-H 42	SA-H 55	SA-H 63	SA-H 80	SA-H 100
