MULTİTURN AKTÜATÖRLER
MULTİTURN AKTÜATÖRLER
Açıklama
ÜRÜN AÇIKLAMALARI

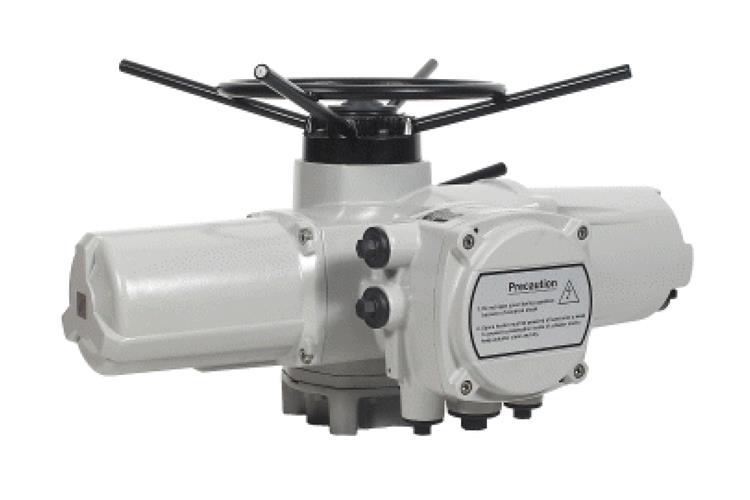

| HM serisi elektrikli multiturn aktüatör, globe vanalar, sürgülü vanalar ve benzeri kullanımlar gibi tüm çok turlu vana uygulamaları için özel olarak tasarlanmıştır. |
| Geniş çıkış tork aralığı ve kontrol seçenekleri, özel ihtiyaçlarınıza çözüm üretmektedir. |
| HM serisi yüksek güvenilirlik ve performans sağlar. |
| HM serisi basit ve güvenlidir ve kızıl ötesi kontrol ile hızlı müdahalesiz devreye alma olanağı |
| Dijital pozisyon göstergesi vana ve aktüatörün durumunu açıkça gösterir. |
| Kullanıcı dostu kolay kontrol ve gösterge |
| Kolay devreye alma ve sorun giderme |
ÜRÜN ÖZELLİKLERİ
| Yüksek dereceli alüminyum alaşımlı gövde sayesinde sağlam ve düşük ağırlık (HM-100 ~ 300 hariç) |
| Sert eloksal ve polyester kaplama nedeniyle yüksek korozyon direnci |
| Doğrudan çıkış torku 35N.m ila 3000N.m arasındadır |
| Geniş voltaj aralığı |
| Dijital LCD pencere ve akıllı tasarım |
| Sağlam tasarım yapısı (Su geçirmez: IP68, Patlamaya dayanıklı: Eexd IIb T4, IP68) |
| Elle çalıştırılan el çarkı el / otomatik kaldıraç ile |
| Vana tork göstergesi |
| Ayar aracı (kızılötesi kurulum) |
TEKNİK ÖZELLİKLER
AC 3 Fazlı Model/Tork
| MODEL /TORK (Nm) | |||||||||
| 3 Fazlı | |||||||||
| HM04 | HMO8 | HM11 | HM20 | HM40 | HM60 | HM100 | HM150 | HM200 | HM300 |
| 35 | 80 | 110 | 200 | 400 | 600 | 1000 | 1500 | 2000 | |
| 35 | 80 | 110 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 300 |
| 35 | 80 | – | 200 | 300 | 540 | 850 | 1300 | 1700 | |
| 35 | 68 | – | 200 | 250 | 470 | 680 | 1000 | 1360 | |
| 35 | 48 | – | 176 | 250 | 470 | 680 | 1000 | 1360 | |
| 35 | 40 | – | 142 | 230 | 370 | 540 | 750 | 1000 | |
| – | – | – | 105 | 150 | 260 | 400 | 650 | 860 | |
| – | – | – | – | – | – | – | 540 | 730 | |
AC 1 Fazlı Model/Tork
| MODEL /TORK (1Nm) 1 Fazlı | |||||||||
| AC110 / 220V (HM040 – 220V’dan daha yüksek gerilim) | |||||||||
| HM04 | HMO8 | HM11 | HM20 | HM40 | HM60 | HM100 | HM150 | HM200 | HM300 |
| – | 65 | – | 165 | 450 | – | – | – | – | – |
| – | 60 | – | 130 | 400 | – | – | – | – | – |
| – | 45 | – | 130 | 350 | – | – | – | – | – |
| – | 40 | – | 125 | 320 | – | – | – | – | – |
| – | 30 | – | 100 | 230 | – | – | – | – | – |
| – | 25 | – | 80 | 190 | – | – | – | – | – |
| – | – | 60 | 135 | – | – | – | – | – | |
| – | – | – | – | – | – | – | – | – | – |
Kırmızı Fon: Yüksek çalışma hızları problemlere neden olabilir. Dişli kutusu bağlanmalıdır.
Mavi Fon: Mavi fonlar sadece 220V AC içindir.
Katı Tasarım Model/Tork
| RPM | MODEL / TORK (Nm) | MODEL / TORK (Nm) | ||||||
| 3 Fazlı (AC380V-) | 3 Fazlı (AC380V-) | |||||||
| 50 HZ | 60 HZ | HM04 S3 | HMO8 S3 | HM11 S3 | HM20 S3 | HM40 S3 | HM08 S1 (AC110-240V) | HM20 S1 (AC220-240V) |
| 18 | 21 | 35 | 80 | 110 | 200 | 400 | 65 | 165 |
| 24 | 29 | 35 | 80 | 110 | 200 | 60 | 130 | |
| 36 | 3 | 35 | 80 | 45 | 130 | |||
| 48 | 57 | 35 | 68 | 40 | 125 | |||
| 72 | 86 | 35 | 48 | 30 | 100 | |||
| 96 | 115 | 25 | 80 | |||||
