RA…3P SERİSİ ÜÇ POZİSYONLU PNÖMATİK AKTÜATÖRLER
ÜRÜN AÇIKLAMASI
RA … 3P Serisi ÇİFT ETKİLİ PNÖMATİK AKTÜATÖRLER
| Uygulama | : | Dolum sistemlerinde ; Küresel vana, kelebek vana, damperlerin on-off / kontrolü |
| Ölçü | : | RA 32 3P … RA 120 3P |
| Besleme Basıncı | : | 4 – 8 bar |
| Çıkış Tork Değeri | : | 18 Nm … 330 Nm (6 barda) |
| Gövde | : | Alüminyum ekstrüzyon eloksal kaplı |
| Kapak ve Pistonlar | : | Alüminyum enjeksiyon |
| Sıcaklık | : | -10ºC … 80ºC |
| Vana Bağlantı | : | ISO 5211 standartlarında |
| Limit Switch Bağlantı | : | Namur standardı, VDI / VDE3845 |
| Pozisyoner Bağlantı | : | Namur standardı, VDI / VDE3846 |
| Yön Valfi Bağlantı | : | Namur standardı, VDI / VDE3847 |
| Strok Ayarı | : | Çift yönlü aktüatör kapak üzerinden yapılır |
3 POZİSYONLU PNÖMATİK AKTÜATÖRLER
Uygulama : Genellikle dolum sistemlerinde kullanılır, Küresel Vanalara, Kelebek Vanalara uygulanır
Standart olarak 0 – 90° , 0 – 120° ve 0 – 180° dönüşlü aktüatörler çalışma esnasında 0’dan başlayıp, belirli bir açıya kadar dönerler. Bu açılara başlangıç ve bitiş açıları denir. 3 pozisyonlu aktüatörler ise normal aktüatörler gibi sadece başlangıç ve bitiş açılarını değil orta bir pozisyonu da alabilirler.
TORK 3 pozisyonlu aktüatörler 40, 60, 80, 100 ve 120’lik ölçülerde 90° dönüşlü olarak üretilmektedir. Standart olarak ara pozisyon 30 – 60° dereceleri arasında ayarlanır talep üzerine, ara pozisyon istenilen şekilde tasarlanabilir. Özel olarak 120° ve 180° dönüşlü 3 Pozisyonlu aktüatörün üretimi de mümkündür.
TORK 3 pozisyonlu aktüatörler dolum tesislerinde veya dolum yapılan herhangi bir tesiste bir tank veya depoyu taşmadan güvenli bir şekilde doldurmak için kullanılır. 3 pozisyonlu aktüatörlerle dolum ilk olarak vananın tam açık pozisyona getirilmesiyle başlar, dolumun sonlarına doğru taşmayı önlemek için vana kısılır (30 – 60° arasında yarım açık hale getirilir) ve dolum kontrollü bir şekilde gerçekleştirildikten sonra vana tam kapalı hale getirilir proses bu şekilde gerçekleştirilmiş olur.
3 Pozisyonlu Aktüatörün Çalıştırılması:

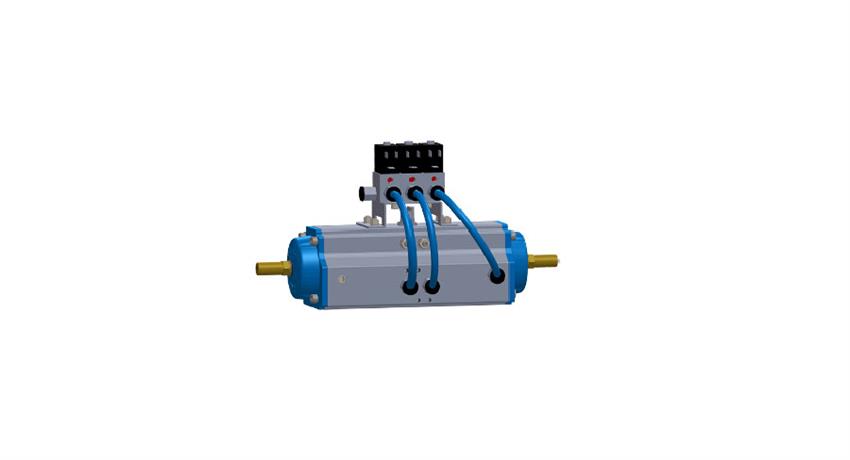

3 pozisyonlu aktüatörün çalıştırılması için 3 adet 3/2 yön valfinden yararlanılabilir.
Üçlü 3/2 yön valfinden 1 numaralı valf A portuna, 2 numaralı valf B portuna ve 3 numaralı valf C portuna bağlanır.
Çalıştırma işleminde:
1- Hava Girişi portuna basınçlı hava verilir.
2- 1 numaralı bobin enerjilendirilir. Bu şekilde Aktüatör 90° dönerek tam açık pozisyona gelir.
3- 3 numaralı bobine enerji verilir, 1 numaralı bobinin enerjisi kesilir. Bu şekilde Aktüatör yarı kapalı pozisyonuna gelir. Yarı kapalı pozisyon 30 – 60 derece arasında ayarlanabilir. Bu pozisyonu ayarlamak için ayar mekanizmalarından yararlanabilir.
4- 2 numaralı bobine enerji verilir, 3 numaralı bobinin enerjisi kesilir. Bu şekilde Aktüatör tam kapalı konuma gelir.
ÜRÜN ÖZELLİKLERİ
| Tip Sipariş Numarası | P: 6 Bar Tork | Ölçü (mm) | ISO 5211 Flanş | Çalışma Zamanı (sn.) | Hava Tüketimi (lt) | Ağırlık | ||||||||||
| RA | Nm | A | B | C | D | E | F | G | J | H | Açılış | Kapanış | Açık | Kapalı | ( kg) | |
| RA 40.3P | 18 | 238 | 64 | 70 | 90 | 36/42 | m5x8 | 9 | – | – | F03/F04 | 0.2 | 0.2 | 68 | 42 | 1.3 |
| RA 60.3P | 42 | 294 | 88 | 90 | 110 | 42/50 | m5xm6 | 9./11 | m8 | 70 | F04/F05/F07 | 0.5 | 0.45 | 182 | 144 | 3 |
| RA 80.3P | 110 | 346 | 104 | 116 | 136 | 50 | m6 | 14 | m8 | 70 | F05/F07 | 1.1 | 1 | 410 | 310 | 5.2 |
| RA 100.3P | 178 | |||||||||||||||
| RA 120.3P | 330 | |||||||||||||||
