ÜRÜN AÇIKLAMASI

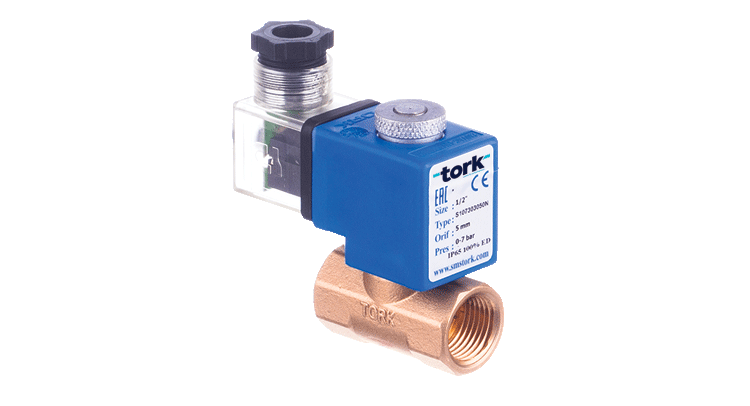

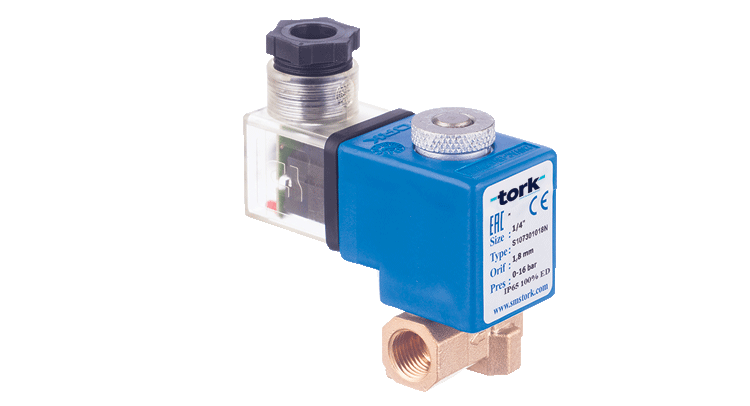

S1073 – S1040 SERİSİ ( TORK-GT) GENEL MAKSAT EKONOMİK SERİ NORMALDE KAPALI SOLENOİD VALF

Uygulama	:	Hava , Su , Gaz, ( kirli akışkanlarda valf girişine filtre konması önerilir)
Ölçü	:	1/8″, 1/2″ Direk Çekmeli BSP (İstek Üzerine NPT)
Basınç	:	0……16 bar ( orfise göre farklılık gösterir)
		0,35..16 bar pilot kontrollü seri.
Kovan , Çekirdek	:	Kovan: Pirinç veya paslanmaz, Tepe ve Çekirdek :Paslanmaz
Gövde	:	Pirinç
Diyafram	:	NBR,
Sıcaklık	:	-10°C…80 °C
Pozisyon	:	Normalde Kapalı
Bobin Gerilimi	:	230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC
Koruma Sınıfı	:	IP65 ( isteğe bağlı Exproof )

ÜRÜN ÖZELLİKLERİ

Direk çekmeli solenoid valf serisi.

Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Basınç (bar)		KV lt/ dk	Akışkan Sıcaklığı °C		Diyafram / Oring	Ağırlık kg
Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Min	Max	KV lt/ dk	Min	Max	Diyafram / Oring	Ağırlık kg
S1073.00.018	1/8″	1,8	0	16	1,6	-10	80	NBR	0,31
S1073.00.025	1/8″	2,5	0	12	3,2	-10	80	NBR	0,31
S1073.00.030	1/8″	3	0	10	4,6	-10	80	NBR	0,31
S1073.00.040	1/8″	4	0	9	6,4	-10	80	NBR	0,31
S1073.00.045	1/8″	4,5	0	8	7,5	-10	80	NBR	0,31

S1073.01.018	1/4″	1,8	0	16	1,6	-10	80	NBR	0,30
S1073.01.025	1/4″	2,5	0	12	3,2	-10	80	NBR	0,30
S1073.01.030	1/4″	3	0	10	4,6	-10	80	NBR	0,30
S1073.01.040	1/4″	4	0	9	6,4	-10	80	NBR	0,30
S1073.01.045	1/4″	4,5	0	8	7,5	-10	80	NBR	0,30

Direk çekmeli solenoid valf serisi 3/8″….1/2″

Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Basınç (bar)		KV lt/ dk	Akışkan Sıcaklığı °C		Diyafram / Oring	Ağırlık kg
Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Min	Max	KV lt/ dk	Min	Max	Diyafram / Oring	Ağırlık kg
S1073.02.030	3/8″	3	0	10	4,6	-10	80	NBR	0,40
S1073.02.040	3/8″	4	0	9	6,4	-10	80	NBR	0,40
S1073.02.050	3/8″	5	0	7	9,2	-10	80	NBR	0,40

S1073.03.030	1/2″	3	0	10	4,6	-10	80	NBR	0,38
S1073.03.040	1/2″	4	0	9	6,4	-10	80	NBR	0,38
S1073.03.050	1/2″	5	0	7	9,2	-10	80	NBR	0,38

Pilot kontrollü solenoid valf serisi 3/8″….1/2″……3/4″

Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Basınç (bar)		KV lt/ dk	Akışkan Sıcaklığı °C		Diyafram / Oring	Ağırlık kg
Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Min	Max	KV lt/ dk	Min	Max	Diyafram / Oring	Ağırlık kg
S1040.02	3/8″	12,5	0,35	16	45	-10	80	NBR	0,68
S1040.03	1/2″	12,5	0,35	16	70	-10	80	NBR	0,71
S1040.04	3/4″	15	0,35	16	85	-10	80	NBR	0,80
