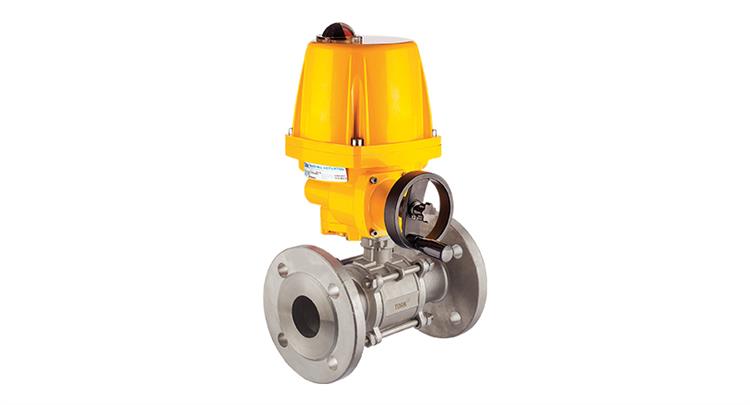

TORK-EAV 905 PASLANMAZ ELEKTRİK AKTÜATÖRLÜ KÜRESEL VANA , FLANŞLI , 2/2 YOLLU
TORK-EAV 905 PASLANMAZ ELEKTRİK AKTÜATÖRLÜ KÜRESEL VANA , FLANŞLI , 2/2 YOLLU
Açıklama
ÜRÜN AÇIKLAMALARI
| TORK-EAV 905 Paslanmaz Elektrik Aktüatörlü Küresel Vana , Flanşlı , 2/2 Yollu | ||||||||||||||
| Kontrol | : | On-off (opsiyonel oransal REA 40 hariç) | ||||||||||||
| Çalışma Voltajı | : | 220 V AC, (istek üzere 110 V AC, 24 V DC) | ||||||||||||
| Açma Kapama Süresi | : | 13 …25 sn.(50/60Hz ,90 derece dönüş) | ||||||||||||
| Çıkış Tork Değeri | : | 40 Nm…150 Nm | ||||||||||||
| Koruma Sınıfı | : | IP67 | ||||||||||||
| Ortam Sıcaklığı | : | .-20°C …70°C | ||||||||||||
| Opsiyonel | : | Lokal kontrol ünitesi , potansiyometre , pozisyon transmitter ve PCU oransal ünite eklenebilir | ||||||||||||
| TORK-KV 905 Küresel Vana Özellikleri | ||||||||||||||
| Gövde | : | Tam geçişli, AISI 316 paslanmaz çelik,3 Parçalı gövde, Flanşlı | ||||||||||||
| Bağlantı Ölçüleri | : | DN15…DN100 | ||||||||||||
| Aktüatör Seçimi | : | REA 40 (DN15) , REA 60 (DN20… DN 50),REA150 (DN65…DN1100) | ||||||||||||
| Yol Adeti | : | İki yolludur | ||||||||||||
| O-ring | : | Küre etrafındaki PTFE ve boğaz o-ringi (iki adet) PTFE | ||||||||||||
| Basınç | : | Alçak basınç ve yüksek basınça uygun dizayn edilmiştir. | ||||||||||||
| Çalışma Sıcaklığı | : | .-20°C …180°C arası çalışır. | ||||||||||||
| Çalışma Basıncı | : | PN 40- PN 25-PN 16 | ||||||||||||
| Test | : | Bütün valfler 48 saat 20 barda test edilir | ||||||||||||
| Özel İstek | : | İki parçalı küresel vana ve büyük ölçüler istek üzere tedarik edilir. | ||||||||||||
ÜRÜN ÖZELLİKLERİ
| TORK-EAV 905 Serisi, On-off kontrollu elektrik aktüatörlü paslanmaz flanş bağlantılı 2/2 yollu küresel vana |
| DN | vana ölçü | sipariş tip no | yol ad. | basınç | sıcaklık | ISO bağ. flanş |
| NW15 | 1/2″ | T-EAV905.15 | 2/2 | 0-40 bar | 0..150 C | F03 |
| NW20 | 3/4″ | T-EAV905.20 | 2/2 | 0-40 bar | 0..150 C | F03 |
| NW25 | 1″ | T-EAV905.25 | 2/2 | 0-40 bar | 0..150 C | F03 /F04 |
| NW32 | 11/4″ | T-EAV905.32 | 2/2 | 0-40 bar | 0..150 C | F04 /F05 |
| NW40 | 11/2″ | T-EAV905.40 | 2/2 | 0-16 bar | 0..150 C | F04 /F05 |
| NW65 | 21/2″ | T-EAV905.65 | 2/2 | 0-16 bar | 0..150 C | F05 |
| NW80 | 3″ | T-EAV905.80 | 2/2 | 0-16 bar | 0..150 C | |
| NW100 | 4″ | T-EAV905.100 | 2/2 | 0-16 bar | 0..150 C | |
| NW125 | 5″ | T-EAV905.125 | 2/2 | 0-16 bar | 0..150 C | |
| NW150 | 6 | T-EAV905.150 | 2/2 | 0-16 bar | 0..150 C | |
| NW200 | 8″ | T-EAV905.200 | 2/2 | 0-16 bar | 0..150 C | |
| NW250 | 10″ | T-EAV905.250 | 2/2 | 0-16 bar | 0..150 C |
| TORK-EAV 905P Serisi, Oransal kontrollü elektrik aktüatörlü paslanmaz 2/2 yollu, FlanşIı küresel vana |
| DN | vana ölçü | sipariş tip no | yol ad. | basınç | sıcaklık | ISO bağ. flanş |
| NW15 | 1/2″ | T-EAV905P.15 | 2/2 | 0-40 bar | 0..150 C | F03 |
| NW20 | 3/4″ | T-EAV905P.20 | 2/2 | 0-40 bar | 0..150 C | F03 |
| NW25 | 1″ | T-EAV905P.25 | 2/2 | 0-40 bar | 0..150 C | F03 /F04 |
| NW32 | 11/4″ | T-EAV905P.32 | 2/2 | 0-40 bar | 0..150 C | F04 /F05 |
| NW40 | 11/2″ | T-EAV905P.40 | 2/2 | 0-16 bar | 0..150 C | F04 /F05 |
| NW65 | 21/2″ | T-EAV905P.40 | 2/2 | 0-16 bar | 0..150 C | F05 |
| NW80 | 3″ | T-EAV905P.40 | 2/2 | 0-16 bar | 0..150 C | |
| NW100 | 4″ | T-EAV905P.40 | 2/2 | 0-16 bar | 0..150 C | |
| NW125 | 5″ | T-EAV905P.40 | 2/2 | 0-16 bar | 0..150 C | |
| NW150 | 6 | T-EAV905P.40 | 2/2 | 0-16 bar | 0..150 C | |
| NW200 | 8″ | T-EAV905P.40 | 2/2 | 0-16 bar | 0..150 C | |
| NW250 | 10″ | T-EAV905P.50 | 2/2 | 0-16 bar | 0..150 C |
Elektrik aktüatörlü vana nın elektrik tesisat bağlantısı PDF
