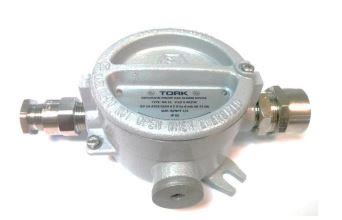

TORK-EX GA 21 SERİSİ ATEX BELGELİ METAL GÖVDELİ GAZ ALARM CİHAZI

ÜRÜN AÇIKLAMALARI

ÇALIŞMA PRENSİBİ

Exproof muhafazalı gaz alarm cihazı endüstriyel mutfaklar, kazan dairelerinde ve bunlar gibi patlayıcı alanlarda kullanılır.
Gaz alarm cihazı, çevredeki patlayıcı gazları tespit eden bir cihazdır. Cihazda bulunan sensor, Metan(CH4), Propan (C3H8) ve Bütan (C4H10) ya da bu gazların bulunduğu karışımları algılayabilir. Gaz alarm cihazına 12V DC voltaj verildikten hemen sonra 10-20 sn arası kendini kalibre edene kadar tüm çıkışlar aktif olur. Sonra cihaz normale döner. Sensorun ayarlanan hassasiyet sınırı üzerinde bir gaz kaçağı varsa cihaz sesli olarak alarm
verir. Gaz kaçağı üst düzeyde olduğu sürece cihaz alarm vermeye devam eder. Sızıntı seviyesi alarm seviyesinden düşük olduğunda, cihaz kendiliğinden normal şartlara dönmeye baslar ve tekrar algılamaya hazır hale gelir. Alarm şartlarında gaz vanasının kapalı ya da gazın ortamdan çekilmiş olması veya ortamda mevcut çalışan sistemlerin otomatik kapanması isteniyorsa bu durumlara uygun sistemler gaz alarm cihazı rölelerinin
uygun çıkışlarına bağlanarak kullanılabilir.

TEMEL BİLGİLER

Exproof muhafazalı gaz alarm cihazı, endüstriyel mutfak ve kazan dairesi gibi potansiyel patlayıcı alanlarda herhangi bir doğalgaz veya LPG sızıntısı varsa uyarı için tasarlanmıştır. Sabit bir yere kurulan ve sürekli çalışan elektrikli alarm cihazıdır. Röle çıkısı sayesinde alarm durumunda aspiratör, siren, gaz kesici valf gibi cihazlara otomatik anahtarlama yapar. Hava ya da belirli bir yanıcı gazların patlama veya parlama oluşturmayacak konsantrasyon sınırına Alt Patlama Sınırı (APS) denir. Doğalgazın APS değeri %5, LPG’in APS değeri %2 olup gaz sızıntısı %UEL değerine ulaştığında gaz alarm cihazı alarm vermeye başlar.

• Alarm sistemlerinin %100 LEL düzeyine kadar ölçüm yapmaları gerekli ve yararlı değildir.%0 ile %20 LEL arası ölçüm yeterlidir. Eğer ortamdaki gaz seviyesi takip edilmek isteniyorsa cihazın 4-20mA çıkısı kullanılabilir. Ürünün 4-20mA çıkısı ortamdaki gaz seviyesine göre 4mA
ile 20mA arasında bir çıkış sinyali verir.

• Doğalgaz için cihazın alt patlama sınırı %0,5 (binde beş) veya 5000ppm (milyonda beş bin)’dir.

• LPG için alt patlama sınırı %1,5-2 hacimsel oranı olup, kaçak konsantrasyonunun eriştiği
%0.3-0.4 yani %20 LEL düzeyi kabul edilmiş alarm değeridir.

ÇALIŞMA ALANLARI

Exproof muhafazalı gaz alarm cihazı endüstriyel mutfaklar, kazan dairelerinde ve bunlar gibi patlayıcı alanlarda kullanılır.
