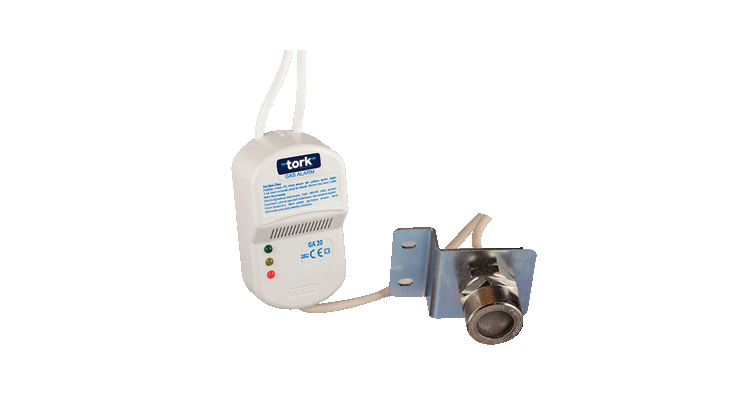

TORK-EX GA 22 SERİSİ ATEX BELGELİ KURU KONTAK ÇIKIŞLI GAZ ALARM CİHAZI
Açıklama
ÜRÜN AÇIKLAMALARI
| Çalışma Prensibi |
| Gaz alarm cihazı, çevredeki patlayıcı gazları tespit eden bir cihazdır. Algılanan gazların içindekiler metan (CH4), propan (C3H8) ve bütan (C4H10) ya da bu gazların karışımı olabilir. Doğal gaz, metan gazıdır. LPG bütan gazından yapılır, propan gazı ise bu iki gazın karışımıdır. Gaz alarm cihazına 230V AC 50/60Hz voltaj verildiğinde yeşil Led yanar. 1,5 dakika (sensörün ısınma süresi) kalibrasyon süresinden sonra cihaz aktif olur. Kalibre süresi bitmeden herhangi bir test gazı kullanmayın. Kalibrasyon süresinden sonra, eğer sınır üzerinde bir gaz kaçağı varsa sensör gazı algıladıktan en geç 10 saniye içinde görsel ve sesli olarak alarm verir. Gaz kaçağı üst düzeyde olduğu sürece cihaz alarm vermeye devam eder. Sızıntı seviyesi alarm seviyesinden düşük olduğunda, cihaz kendiliğinden normal şartlara dönmeye başlar ve algılamaya hazır hale gelir. Eğer elektrik yoksa cihaz çalışmıyordur. Alarm şartlarında gaz vanasının kapalı ya da gazın ortamdan çekilmiş olması isteniyorsa gaz alarm cihazının çıkış rölesi bunun içinde kullanılabilir. Röleden çekilen akımın 7 A’den düşük ve 230V AC çıkış voltajında olması sağlanabilir. Bu ürün 3 (üç) parçadan oluşur. 1. Ana Gövde: Sensör bir kablo ile bu gövdeye bağlanır. Görsel ve sesli alarm bunun içindedir. Gövde ex proof değildir ve patlayıcı alanda kullanılmamalıdır. Bu GA 20 Gaz alarm cihazıdır. 2. Kablo: Kablo sensör ve gövde arasına bağlanır. İstek üzerine farklı uzunlukta üretilebilirler. Kablo standart üretimde exproof değildir ama istek üzerine, ex proof üretilebilirler. 3. Ex proof Muhafazalı Gaz Sensörü: Sensör ex proof muhafaza ile kaplıdır. Bu bölüm patlayıcı alana monte edilmelidir. GL.01 Ex Proof Sensor Muhafazası, ex proof sensör muhafazası ve kablodan oluşur. |
| Temel Bilgiler |
| Ex proof muhafazalı gaz alarm sensörü, endüstriyel mutfak ve kazan dairesi gibi potansiyel patlayıcı alanlarda herhangi bir doğalgaz veya LPG sızıntısı varsa uyarı için tasarlanmıştır. Sabit bir yere kurulan ve sürekli çalışan elektrikli alarm cihazıdır. Röle çıkışı sayesinde alarm durumunda aspiratör, siren, gaz kesici valf gibi cihazlara otomatik anahtarlama yapar. Hava ya da belirli bir yanıcı gazların patlama veya parlama oluşturmayacak konsantrasyon sınırına Alt Patlama Sınırı (APS) denir. Doğalgazın APS değeri %0,5, LPG’in %2 olup gaz alarm cihazı gaz sızıntısı bu değerlerin beşte birine ulaşmadan sesli ve ışıklı alarm vermeye başlar. • Doğalgaz için cihazın alarm seviyesi %0,5 (binde beş) veya 5000ppm (milyonda beş bin)’dir. • LPG için cihazın alarm seviyesi %0,3 (binde üç) veya 3000ppm (milyonda üç bin)’dir. |
| Çalışma Alanları |
| Ex proof muhafazalı gaz alarm cihazı endüstriyel mutfaklar, kazan dairelerinde ve bunlar gibi patlayıcı alanlarda kullanılır. |
| Bağlantı ve montaj şeması için buraya tıklayın |
ÜRÜN ÖZELLİKLERİ
| Algılanan Gazlar | : | Doğalgaz (metan), LPG (Sıvılaştırılmış Petrol Gazı ) |
| Cihaz Türü | : | A Tipi (Görsel Alarm, Sesli Alarm ve Çıkış Sinyali) |
| Görsel Uyarı | : | Yeşil- Sistem Aktif, Kırmızı-Alarm, Sarı-Arıza |
| Sensör Tipi | : | Yarı İletken (5V± 0,1) |
| Gövde Malzemesi | : | ABS |
| Kalibrasyon Zamanı | : | 1,5 dakika |
| Reaksiyon Zamanı | : | <10 saniye |
| Sesli Uyarı | : | Piezoelektrik Zil |
| Ses | : | 85 dB |
| Çalışma Gerilimi | : | 230VAC + -% 10, 50/60Hz |
| Çıkış Sinyali Röle Kontağı | : | Kuru Kontak |
| Güç Tüketimi | : | 3W |
| Çalışma Alanı | : | Ev ve benzeri yerler |
| Çalışma Sıcaklığı | : | -10 ° C … +50 ° C |
| Bağıl Nem | : | 0-95% |
| Gövde Ölçüleri | : | 60 mm x 100 mm x 45 mm |
| Referans Standartlar: TS EN 50194-1, TS EN 60079-0, TS EN 60079-18 | ||
