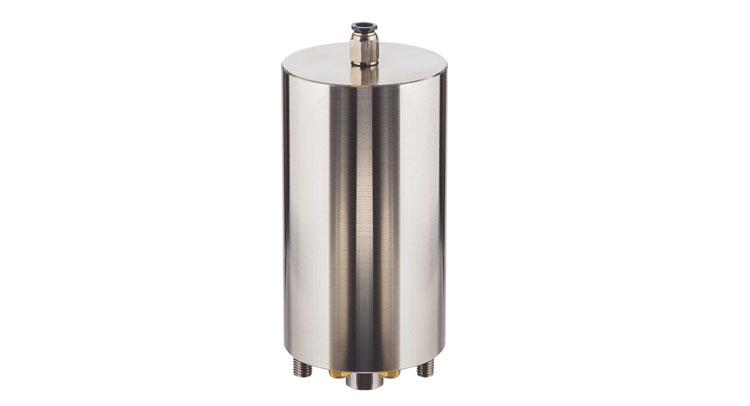

TORK-HRA SERİSİ GIDA İÇİN HİJYENİK PASLANMAZ ROTARY AKTÜATÖRLER
TORK-HRA SERİSİ GIDA İÇİN HİJYENİK PASLANMAZ ROTARY AKTÜATÖRLER
Açıklama
ÜRÜN AÇIKLAMALARI
| Nerelerde Kullanılır | : Gıda ve kimya sanayinde, paslanmaz çelik kelebek vana ve paslanmaz çelik küresel vana kontrolünde kullanılır. |
| Aktüatör Tip No | : TORK-HRA.85 |
| Aktüatör Tip No | : TORK-HRA.133 |
| Maksimum Hava Basıncı | : 700 kPa (7 bar) |
| Minimum Hava Basıncı, NK ve NA | : 400 kPa (4 bar) |
| Sıcaklık Aralığı | : -20ºC ile +80ºC Arası |
| Hava tüketimi | : (litre-saf hava) – Ø85 mm : 0.24 x p (bar) |
| Hava tüketimi | : (litre-saf hava) – Ø85 mm : 0.24 x p (bar) |
| Aktüatör gövdesi | : Paslanmaz çelik AISI 316 |
| Piston | : Hafif alaşımya da bronz Ø85 mm için, Hava/Hava tipi |
| Sızdırmazlık Elemanları | : Nitril (NBR) |
| Switch Yuvası | : Noryl (PPO) |
Not: Aktüatör ile vana arasına braket ile bağlantı sağlanır.
Vana pozisyon göstergesi ve limit switch kutusu bağlanabilir.
Kelebek vana çapına ve çıkış tork değerine göre aktüatör tipi seçilir.
Kelebek vana; kaynak bağlantılı, flanşlı ve kaynak bağlantılı olabilir.
ÜRÜN ÖZELLİKLERİ
Hijyenik Gıda için Paslanmaz Çelik Aktüatörler
| Aktüatör Tipi | Çalışma Basıncı | Gövde Malzemesi | Ağırlık |
| (6 Bar) | |||
| TORK 85 DA/SR | 4 – 7 Bar | 316 AISI Paslanmaz Çelik | 2,8 |
Hijyenik Gıda Kelebek Vanalar
| Kelebek Vana Tipi | Ölçü | Aktüatör Tipi | Çalışma Basıncı | Çalışma Sıcaklığı | Gövde Malzemesi | Conta | Ağırlık |
| (Kg) | |||||||
| TORK-KV814.25 | NW 25 | TORK-HRA 85 | -1 : 10 Bar | -10ºC … +95ºC | 304 AISI veya AISI 316 L | EPDM/Silikon / Viton | 1.2 |
| TORK-KV814.32 | NW 32 | TORK-HRA 85 | -1 : 10 Bar | -10ºC … +95ºC | 304 AISI veya AISI 316 L | EPDM/Silikon / Viton | 1.1 |
| TORK-KV814.40 | NW 40 | TORK-HRA 85 | -1 : 10 Bar | -10ºC … +95ºC | 304 AISI veya AISI 316 L | EPDM/Silikon / Viton | 1.3 |
| TORK-KV814.50 | NW 50 | TORK-HRA 85 | -1 : 10 Bar | -10ºC … +95ºC | 304 AISI veya AISI 316 L | EPDM/Silikon / Viton | 1.8 |
| TORK-KV814.65 | NW 65 | TORK-HRA 85 | -1 : 10 Bar | -10ºC … +95ºC | 304 AISI veya AISI 316 L | EPDM/Silikon / Viton | 3 |
| TORK-KV814.80 | NW 80 | TORK-HRA 85 | -1 : 10 Bar | -10ºC … +95ºC | 304 AISI veya AISI 316 L | EPDM/Silikon / Viton | 3.5 |
 Paslanmaz çelik gövde gıda sanayi için kelebek vana |
|||||||
| Braket Tipi | Çalışma Basıncı | Gövde Malzemesi | Ağırlık |
| (Kg) | |||
| TORK-HRA.85-B | 4 – 6 Bar | 304 AISI Paslanmaz Çelik | – |
| TORK-HRA.133-B | 4 – 6 Bar | 304 AISI Paslanmaz Çelik | – |
Not: Braket, vana ile aktüatörün bağlanması için kullanılır.
