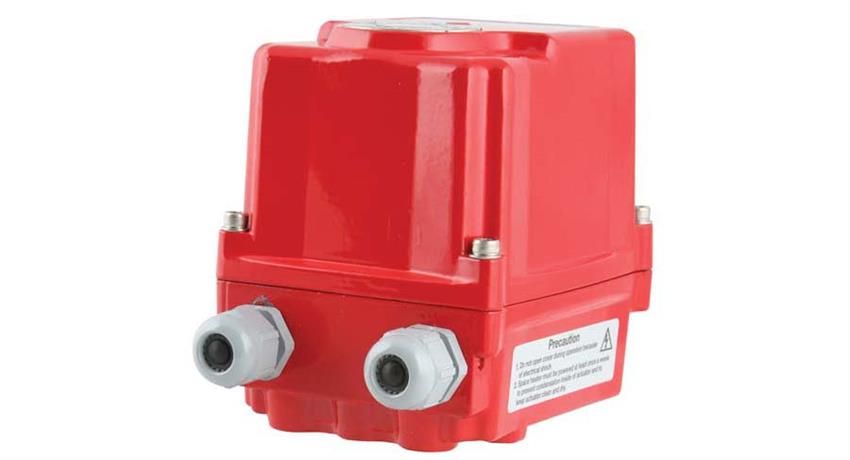

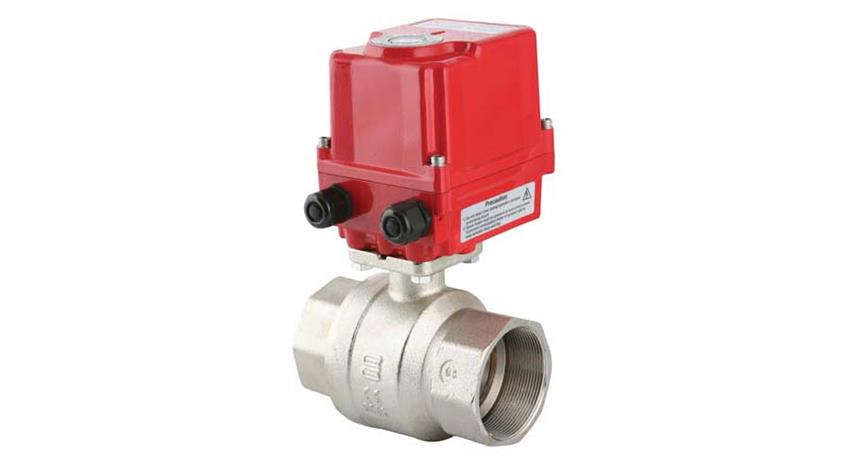

TORK-REA 60 SERİSİ ON/OFF ELEKTRİK AKTÜATÖR
TORK-REA 60 SERİSİ ON/OFF ELEKTRİK AKTÜATÖR
Açıklama
ÜRÜN AÇIKLAMALARI
| REA60 Elektrik Aktüatörü Standart Özellikleri: | ||
| Gövde | : | Alüminyum enjeksiyon, elektrostatik polyester boyalı |
| Tork Çıkış Değer | : | 60 Nm |
| Gövde Koruma Sınıfı | : | Weatherproof, IP65, gövde içinde neme karşı ısıtıcı (2watt) vardır |
| El Kontrol Ünitesi | : | Aktüatör gövdesi altındadır ve 8 turda kapama / açma yapılır |
| Besleme Voltajı | : | 220 V AC – 0,2A, (istek üzere 110 V AC-0,4A, 24 V DC-1.7A) |
| Açma Kapama Zamanı | : | 12 .. 14sn (50…60Hz, 90° dönüş) |
| Motor | : | Reversible motor, çift yöne dönebilir |
| Limit Switch | : | 2 ad. T.KT.Y sınır şalteri, 250V AC, 3A |
| Ortam Sıcaklığı | : | -20°C … 70°C |
| Kablo Bağ. Girişi | : | 2 adet PG13,5 rakor |
| Vana Bağlantı Flanşlı | : | ISO5211 standart F03/F04/F07 |
| Açma Kapama Zamanı | : | 12 sn. ile 14 sn. |
| Opsiyonel | : | Oransal kontrol ünitesi (4-20 mA giriş / 4-20 mA çıkış sinyali) |
ÜRÜN ÖZELLİKLERİ
| Tip No | Tork Değeri (Nm) | Çalışma Voltajı | Kontrol Şekli | Açma Kapama Zamanı | Vana Bağlantı Flanşı |
| TORK REA 60 | 60 Nm | 110/220 VAC 0,19A 50/60 Hz Tek Faz |
On/Off | 12…14 Saniye | ISO F03/F05 Flanş |
| TORK REA 60-1 | 60 Nm | 24 VDC | On/Off | 11…14 Saniye | ISO F03/F05 Flanş |
Elektrik Bağlantı Şemaları
| Tip No | AC Bağlantı Şeması | DC Bağlantı Şeması |
| TORK REA 60 | REA-60 230V AC ON OFF | REA-60 24 V AC DC |
| REA 60 24V DC Oransal | REA60 230V AC Oransal |
