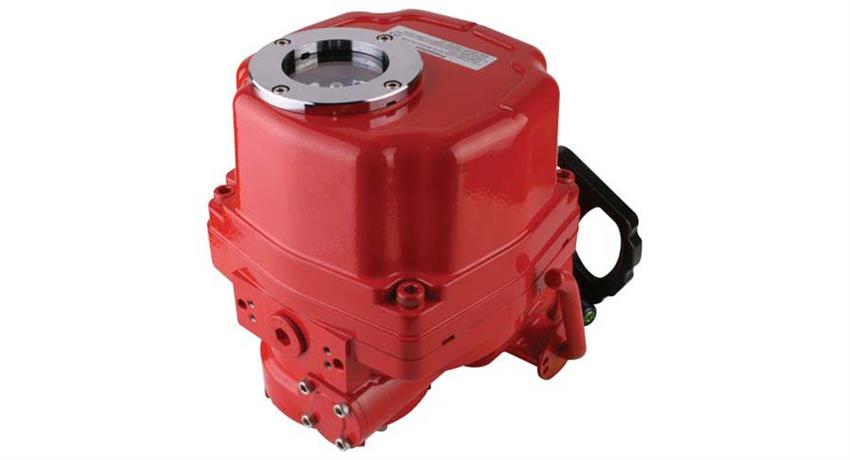

TORK-REA P80..P3000 SERİ ORANSAL ELEKTRİK AKTÜATÖR
Açıklama
ÜRÜN AÇIKLAMALARI
| On-Off ve Oransal REA80 …REA3000 Elektrikli Aktüatörler | |||||||||||||
| Gövde | : | Alüminyum enjeksiyon, elektrostatik polyester boyalı | |||||||||||
| Tork Çıkış Değer | : | 80 Nm … 3000 Nm | |||||||||||
| Oransal Unite | : | Oransal kontrol ünitesi (0-10V DC / 4-20 mA DC giriş/çıkış sinyali) | |||||||||||
| Koruma Sınıfı | : | Weatherproof, IP67/NEMA4, gövde içinde neme karşı ısıtıcı (10watt) vardır (opsiyonel IP68ve Atex) | |||||||||||
| El Kontrol Ünitesi | : | Aktüatör gövdesi dışında ve declutching mekanizma, (kilitlemeli vites kolu, dişli kutulu) | |||||||||||
| Besleme Voltajı | : | 220 V AC, (istek üzere 110 V AC ve 380 V, 440V AC 3 fazlı)-24 V DC REA 80’a kadar. | |||||||||||
| Motor | : | Reversible motor, çift yöne dönebilir | |||||||||||
| Limit Switch | : | 2 ad. sınır şalteri, 2 adet ek switch, 250V AC, 10A | |||||||||||
| Tork Switch | : | Açma ve kapama için hepsinde vardır (REA.80 hariç) | |||||||||||
| Lokal Gösterge | : | Aktüatör üzerinde cam muhafazası altındadır. Standartdır. | |||||||||||
| Mekanik Stoper | : | İki adet | |||||||||||
| Ortam Nemi | : | %90 RH Max. (non-condensing) | |||||||||||
| Ortam Sıcaklığı | : | .-20°C … 70°C | |||||||||||
| Kablo Bağ. Girişi | : | 2 adet PG13,5 rakor | |||||||||||
| Vana Bağlantı Flanşlı | : | ISO5211 standart F07 … F16 | |||||||||||
| Açma Kapama Zamanı | : | 13 sn. ile 37 sn arası (Koda bağlı değişmektedir) | |||||||||||
ÜRÜN ÖZELLİKLERİ
| Tip No | Tork Değeri (Nm) | Çalışma Voltajı | Kontrol Şekli | Açma Kapama Zamanı | Vana Bağlantı Flanşı | Ağırlık (Kg) |
| TORK REA.P80 | 80 | 220 V 50/60 Hz | Oransal 4.20 mA | 13…16 Saniye | F07 | 7.4 |
| TORK REA.P100 | 100 | 220 V 50/60 Hz | Oransal 4.20 mA | 16…20 Saniye | F07 | 7.4 |
| TORK REA.P150 | 150 | 220 V 50/60 Hz | Oransal 4.20 mA | 21…25 Saniye | F07/F10 | 16.6 |
| TORK REA.P200 | 200 | 220 V 50/60 Hz | Oransal 4.20 mA | 21…25 Saniye | F07/F10 | 16.6 |
| TORK REA.P300 | 300 | 220 V 50/60 Hz | Oransal 4.20 mA | 26…31 Saniye | F10/F12 | 22 |
| TORK REA.P500 | 500 | 220 V 50/60 Hz | Oransal 4.20 mA | 26..21 Saniye | F10/F12 | 23 |
| TORK REA.P600 | 600 | 220 V 50/60 Hz | Oransal 4.20 mA | 26..21 Saniye | F10/F12 | 23 |
| TORK REA.P800 | 800 | 220 V 50/60 Hz | Oransal 4.20 mA | 31…37 Saniye | F12/F14 | 29 |
| TORK REA.P1200 | 1200 | 220 V 50/60 Hz | Oransal 4.20 mA | 31…37 Saniye | F12/F14 | 29 |
| TORK REA.P2000 | 2000 | 220 V 50/60 Hz | Oransal 4.20 mA | 93…112 Saniye | F14/F16 | 75 |
| TORK REA.P3000 | 3000 | 220 V 50/60 Hz | Oransal 4.20 mA | 93…112 Saniye | F14/F16 | 75 |
| Oransal Kontrol Ünitesi | SSR-PCU Oransal Kart Özellikler |
| Giriş Sinyali | : 0-010V DC, 1-5V DC, 4-20mA, 20-4 mA |
| Çıkış Sinyali | : 4.20 mA, 0-10V DC |
| Ayarlama Aralığı | : Zero, 8mA Open 16 mA |
| Pozisyon Hassasiyeti | : ±5..1.5% |
Oransal Elektrikli Aktüatörler
| Tip No | AC Bağlantı Şeması | DC Bağlantı Şeması | 3 Faz Bağlantı Şeması |
| TORK REA.P80 | REA-80 100 230V_AC_Oransal | REA-80_24V_DC_Oransal | |
| REA80-100 24 DC Oransal | |||
| TORK REA.P150 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000_380V AC 3Ph Oransal |
| TORK REA.P200 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000 380V AC 3Ph_Oransal |
| TORK REA.P300 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000 380V AC 3Ph_Oransal |
| TORK REA.P500 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000 380V AC 3Ph_Oransal |
| TORK REA.P600 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000 380V AC 3Ph_Oransal |
| TORK REA.P800 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000 380V AC 3Ph_Oransal |
| TORK REA.P1200 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000 380V AC 3Ph_Oransal |
| TORK REA.P2000 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000 380V AC 3Ph_Oransal |
| TORK REA.P3000 | REA-150-3000_230V_AC_Oransal | – | REA-150-3000 380V AC 3Ph_Oransal |
